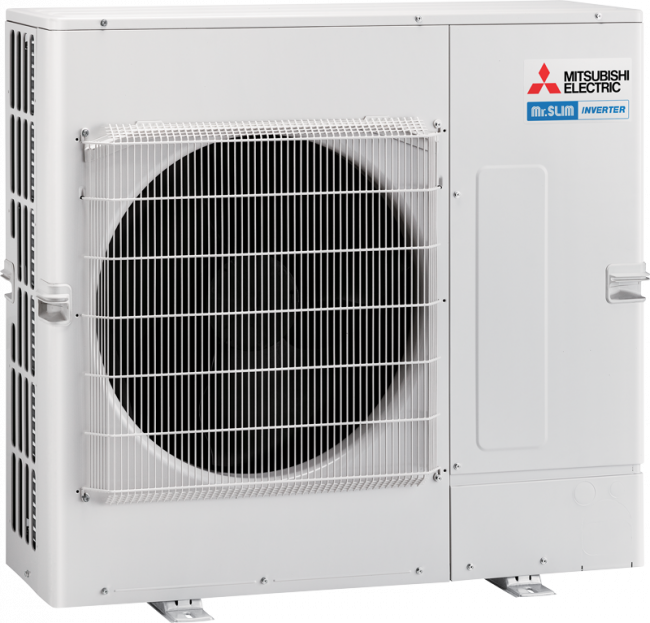

Mr.SLIM наружные блоки серии STANDARD с инвертором PUHZ-P

Инверторные технологии - cистемы кондиционирования воздуха MITSUBISHI ELECTRIC с инвертором автоматически подстраиваются под изменяющееся количество теплоты, поступающее в помещение. Оптимальное регулирование производительности компрессора обеспечивает не только комфортное поддержание температуры в режимах охлаждения и нагрева воздуха, но и экономию электроэнергии. Компании MITSUBISHI ELECTRIC CORPORATION удается сочетать в своем оборудовании мощь, комфорт и максимально возможную на сегодняшний день экономичность.

Хладагент R410A - кондиционеры серии STANDARD Inverter на озонобезопасном фреоне R410A могут использоваться для замены старых моделей, в которых применялся фреон R22. При этом замена или промывание старых трубопроводов не требуется.

Процессортное управление - допускается формирование мультисистем — до 4 внутренних блоков.

Бесколлекторный синхронный электродвигатель в приводе ротационного компрессора - Для повышения КПД электродвигателей и снижения материалоемкости их производства компания Mitsubishi Electric Corporation оснащает бесколлекторные синхронные двигатели роторами с внутренним неодимовым постоянным магнитом, который характеризуется высокой коэрцитивной силой. Это позволяет уменьшить потери в обмотках и в сердечнике, а также сделать конструкцию более компактной. Электромагнитный крутящий момент синхронного электродвигателя является суммой основной составляющей магнитного момента и реактивной составляющей (только для P100, P125 и P140).

Спиральный компрессор с технологией FCM - Механизм FCM впервые применен для спирального компрессора. Он поджимает подвижную спираль компрессора к неподвижной, что снижает потери, связанные с перетоком газа, а заполнение полостей маслом резко снижает трение и увеличивает эффективность. Бесколлекторный синхронный двигатель привода компрессора обеспечивает дополнительное снижение электропотребления (только для P200 и P250).

Ротор электродвигателя из редкоземельного металла (компрессор) - во всех новых компрессорах ротор двигателя содержит постоянный магнит из редкоземельных металлов. Магнитный поток такого ротора в несколько раз превосходит поток ротора с магнитом из феррита. Взаимодействие мощных магнитных полей ротора сложной формы и статора повышает мощность и уменьшает электропотребление двигателя.

Двигатели постоянного тока вентиляторов - для уменьшения электропотребления во внутренние и наружные блоки кондиционеров устанавливаются высокоэффективные бесколлекторные электродвигатели постоянного тока для привода вентиляторов. Ротор такого двигателя имеет наружный постоянный магнит, расположенный на поверхности ротора. Эти двигатели обладают повышенным крутящим моментом на малых оборотах, что позволило снизить скорость вращения вентиляторов и уменьшить шум от внутреннего и наружного блоков.

Инвертор с векторным управлением - инвертор формирует оптимальный управляющий сигнал для каждой частоты вращения электродвигателя компрессора. Это позволяет существенно увеличить эффективность привода и снизить годовое потребление электроэнергии (только для P100-250).

Труба с внутренним оребрением - при изготовлении теплообменников применяется более дорогая труба, имеющая внутреннее оребрение, что ведет к интенсификации теплообмена и увеличению энергоэффективности системы.

PAM (амплитудно–импульсная модуляция) - применение амплитудно-импульсной модуляции PAM позволило максимально приблизить ток в цепи питания инверторной системы к синусоидальной форме, устранив более высокие гармоники.

Характеристики

● Высокая энергоэффективность.
● Уровень шума может быть снижен на 3–4 дБ при включении ночного режима.
● Допускается формирование мультисистем — до 4 внутренних блоков.
● Кондиционеры серии STANDARD Inverter на озонобезопасном фреоне R410A могут использоваться для замены старых моделей, в которых применялся фреон R22. При этом замена или промывание старых трубопроводов не требуется.
● Наружные блоки PUHZ-P125, 140V/YKA выполнены в новом конструктивном исполнении с одним вентилятором. Это позволило уменьшить размеры и вес, а также увеличить энергетическую эффективность.
● Внешнее ограничение производительности: 0%, 50% или 75%.bl1

Модель	PUHZ-P100VKA/YKA
Номинальная холодопроизводительность (диапазон), кВт	9,4 (3,7-10,6)
Номинальная теплопроизводительность (диапазон), кВт	11,2 (4,5-12,5)
Потребляемая мощность на охлаждение, кВт	3,18
Потребляемая мощность (обогрев)	3,26
Коэффициент производительности (охлаждение EER (SEER/класс))	2,95 (6,1/A++)
Коэффициент производительности (нагрев, С COP (SCOP/класс))	3,43 (4,6/A++)
Максимальный рабочий ток, А	20,5 / 12,0
Электропитание	220-240 В, 1 фаза, 50 Гц / 380–415 В, 3 фазы, 50 Гц
Расход воздуха (макс), м3/ч	4740
Уровень звукового давления на охлаждение (°С), дБ (А)	51
Уровень звукового давления на нагрев (°С), дБ (А)	54
Уровень звуковой мощности (охлаждение), дБ (А)	70
Вес, кг	76/78
Габаритные размеры прибора (ШхВхГ), мм	1050x330x981
Диаметр труб: жидкость/газ, мм (дюйм)	9,52 (3/8) / 15,88 (5/8)
Максимальная длина трубопроводов, м	50
Максимальный перепад высот между внутренними и наружными блоками, м	30
Заводская заправка хладагента, кг	3,3
Гарантированный диапазон наружных температур на охлаждение, °С	–15 … +46° C по сухому термометру (при использовании панели защиты от ветра)
Гарантированный диапазон наружных температур на нагрев, °С	–15 … +21° C по сухому термометру
Завод (страна)	MITSUBISHI ELECTRIC CONSUMER PRODUCT (THAILAND) CO., LTD (Таиланд)
Применяется в комплекте с внутренним блоком	PLA-RP, PEAD-M, PKA-RP, PCA-RP, PSA-RP (индекс 35-140)

* - Допускается применение трубы 28,6(1-1/8) вместо 25,4(1).

Примечание.

Системные характеристики для комбинаций наружных блоков PUHZ-P с другими внутренними блоками даны в технической документации.
